Как мы вернули к жизни изношенное рабочее колесо насосной станции
Введение: когда реверс-инжиниринг становится спасением
В мире промышленного оборудования случаются ситуации, когда критически важная деталь выходит из строя, а оригинальная документация на неё утеряна или устарела. В таких случаях на помощь приходит реверс-инжиниринг — технология, позволяющая воссоздать точную копию изделия даже при отсутствии чертежей. Этот метод особенно востребован для восстановления рабочих колёс насосных станций, где каждая лопасть должна соответствовать строгим гидродинамическим параметрам.
Проблема заказчика: изношенное рабочее колесо без документации

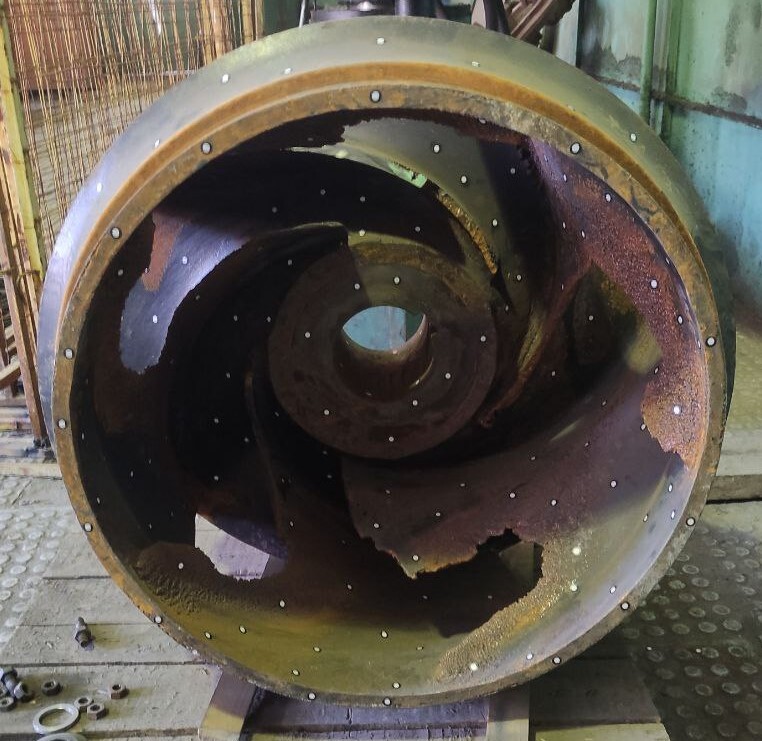

Один из наших клиентов столкнулся с серьёзной проблемой: рабочее колесо береговой насосной станции диаметром почти пол метра было повреждено, а производитель уже давно не выпускал запчасти для этой модели. Рабочее колесо насосной станции — это ключевой элемент, от которого зависит эффективность работы всего оборудования. Традиционные методы поиска аналогов не дали результата, и единственным выходом стало создание новой детали с нуля. Однако проектирование такого колеса потребовало бы значительных временных и финансовых затрат.
Почему реверс-инжиниринг — оптимальный выбор
Специалист по реверс-инжинирингу предложил альтернативное решение: восстановить геометрию колеса на основе сохранившегося образца. Этот подход позволил избежать дорогостоящего проектирования и ускорить процесс изготовления новой детали. Реверс-инжиниринг стал ключевым инструментом в этой работе, обеспечив точность и соответствие исходным характеристикам.
Этапы восстановления рабочего колеса методом реверс-инжиниринга:
1 3D-сканирование: измерение геометрии повреждённой детали

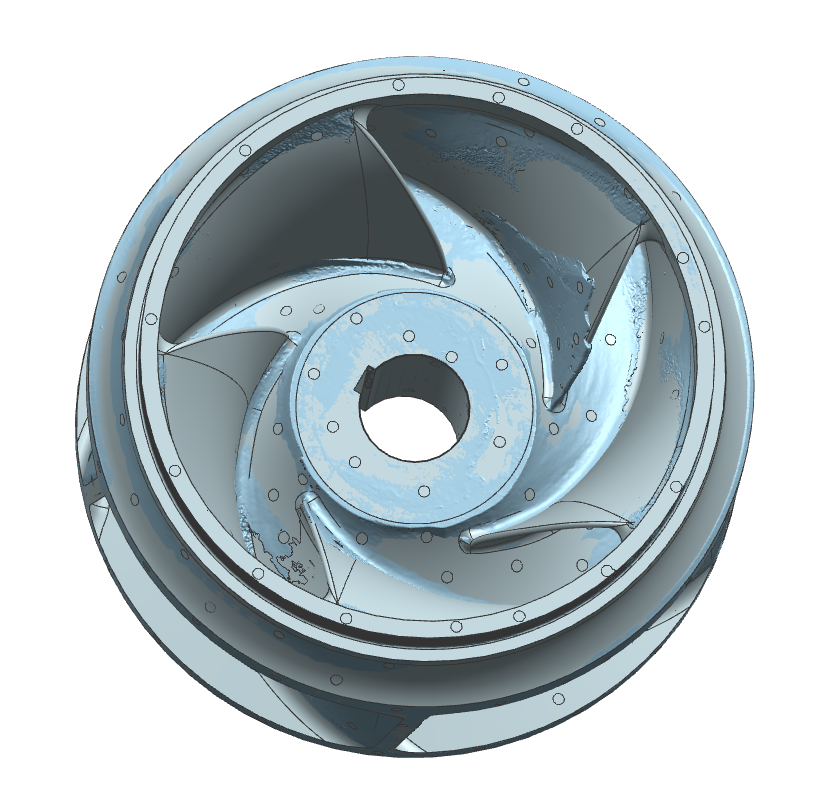

Первым шагом стало 3D-сканирование повреждённого рабочего колеса с использованием профессионального сканера Scanform L5. Сканер зафиксировал все нюансы поверхности, включая деформированные участки. Это позволило получить цифровую модель, которая стала основой для дальнейшей работы. На всё колесо у нас ушло чуть меньше 600 маркеров и 2 часа.
2 Восстановление геометрии лопастей: от скана к цифровой модели

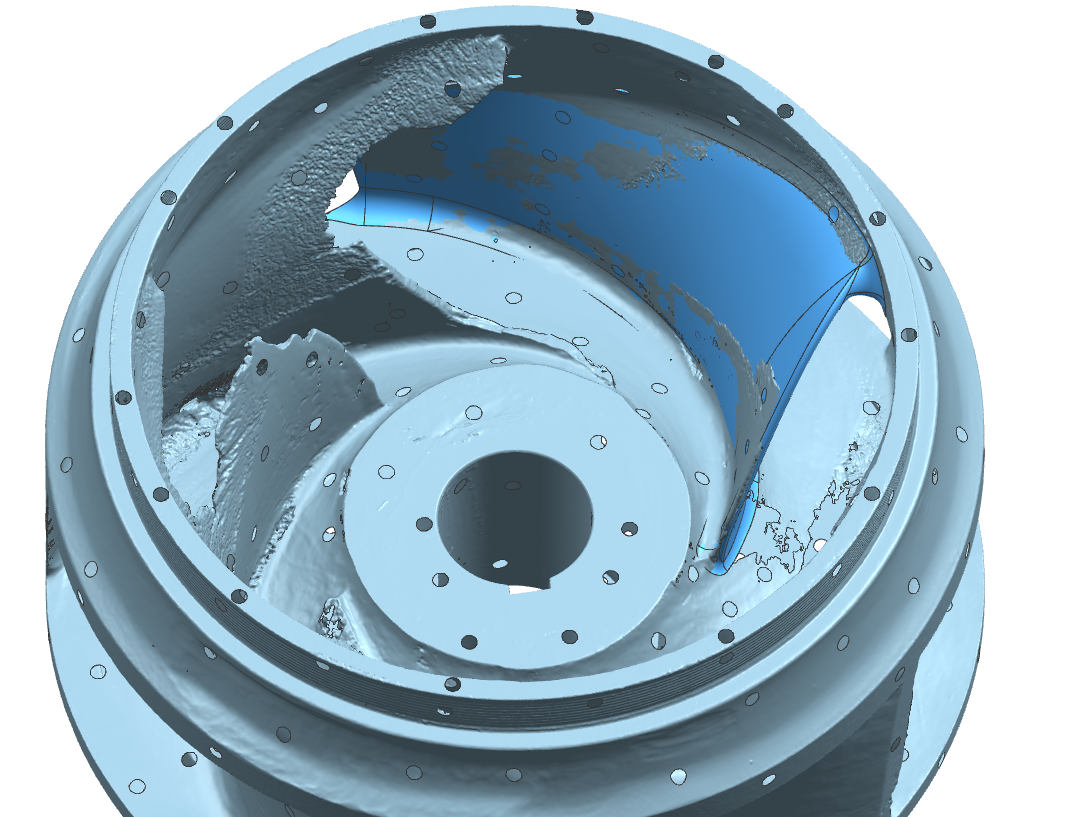

На следующем этапе наши инженеры восстановили первоначальную геометрию лопастей, опираясь на данные сканирования и специализированную литературу. Важно было не просто скопировать форму, но и учесть гидродинамические свойства, чтобы новое колесо работало так же эффективно, как оригинал. После завершения этого этапа у нас была точная цифровая модель колеса.
3 Разработка конструкторской документации для производства

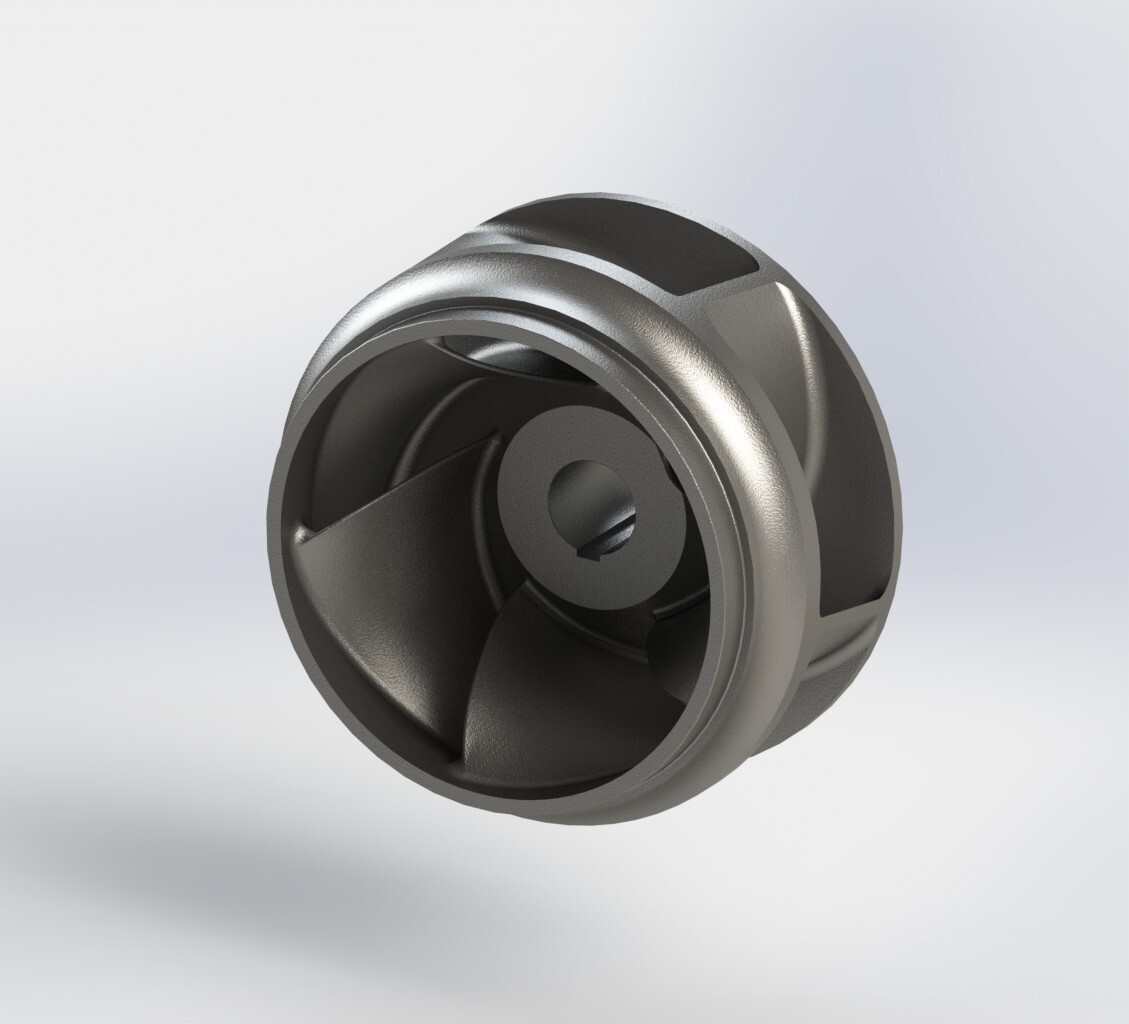

После создания 3D-модели мы разработали комплект чертежей, необходимых для изготовления колеса, и передали его заказчику. Документация включала все технические требования, что позволило быстро найти производителя и приступить к работе.
Результаты: преимущества для заказчика
- Экономия времени и средств
Благодаря реверс-инжинирингу заказчик получил готовую конструкторскую документацию всего за 20 рабочих дней. Это в разы быстрее, чем разработка нового проекта с нуля, и значительно дешевле.
- Возможность быстрого восстановления оборудования
Документация передана на производство и в скором времени работоспособность насосной станции будет восстановлена. Это наглядный пример того, как обратный инжиниринг помогает избежать долгих простоев оборудования.
Заключение: почему стоит обратиться в наш центр реверс-инжиниринга
Этот проект подтвердил, что реверс-инжиниринг — это не просто копирование, а сложный процесс, требующий высокой квалификации. Если ваше оборудование требует восстановления утраченных деталей, обращение в наш центр реверс-инжиниринга станет самым рациональным решением. Мы готовы помочь с любыми техническими вызовами — просто свяжитесь с нами!
Использованное оборудование и технологии:
- 3D-сканер Scanform L5
- чуть менее 600 маркеров
- ручной измерительный инструмент
- моделирование в инженерном ПО
