Разработка автономного прибора для измерения ЭКГ с точностью стационарного оборудования
Задача
Заказчик совместно с доктором медицинских наук и автором собственной диагностической методики поставил задачу создать компактный и доступный кардиограф для коммерческого применения. Методика требовала высокой точности и расширенного диапазона измерений, которые ранее обеспечивались только стационарными медицинскими приборами.
Из особенностей, необходимо было разработать автономное устройство с возможностью снятия кардиограммы без электродов — при прикосновении пальцев к контактным пластинам, а также реализовать связь со смартфоном по Bluetooth и API для мобильного приложения.
Решение
Проект выполнен под ключ и включал следующие этапы:
1. На первом этапе проведён анализ импортного аналога, который не обеспечивал требуемые характеристики, и принято решение о полной переработке аппаратной части. Главной сложностью на этом этапе, занявшей большую часть времени, стала настройка и тестирование фильтрации для получения сигнала с минимальными искажениями. Качество полученного сигнала заказчика вполне устроило.
1. На первом этапе проведён анализ импортного аналога, который не обеспечивал требуемые характеристики, и принято решение о полной переработке аппаратной части. Главной сложностью на этом этапе, занявшей большую часть времени, стала настройка и тестирование фильтрации для получения сигнала с минимальными искажениями. Качество полученного сигнала заказчика вполне устроило.
2. На втором этапе разработана схемотехника и топология прототипа на базе специализированных медицинских АЦП, реализованы алгоритмы цифровой фильтрации сигнала и разработано программное обеспечение прибора. Данный прототип был отправлен заказчику на испытания, чтобы подтвердить работоспособность изделия в соответствии с техническими требованиями.
3. После пары месяцев тестирования прототипа заказчиком, работа продолжилась и на третьем этапе был разработан промышленный дизайн корпуса, ориентированный на серийное производство. Мы приступили к разработке опытного образца: была переработана электронная плата – поставлен более функциональный АЦП, изменены габариты, добавлены механизмы переключения между пластинками на корпусе и электродами, расширен функционал светодиодной индикации и много мелких доработок по желанию заказчика.

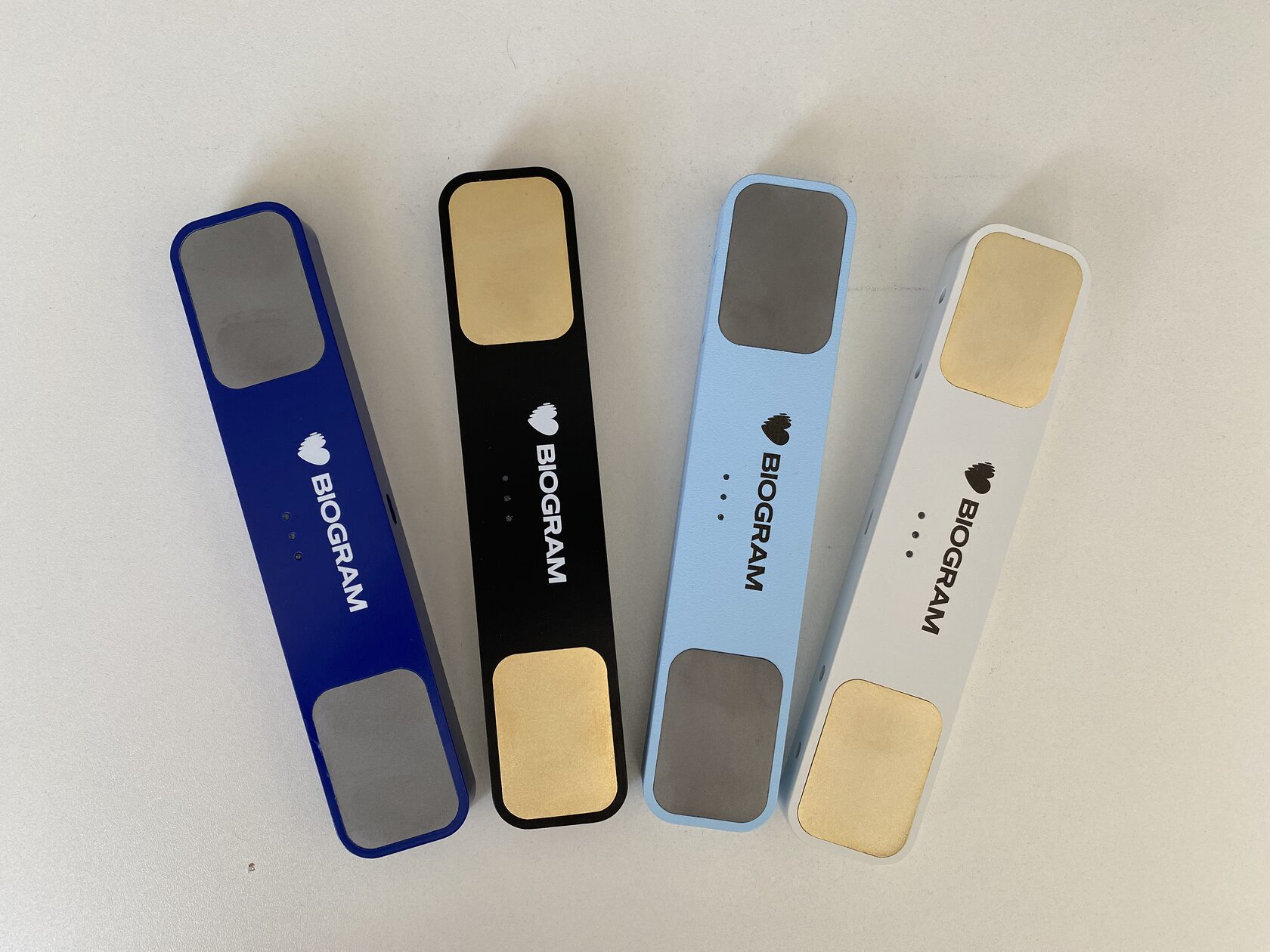

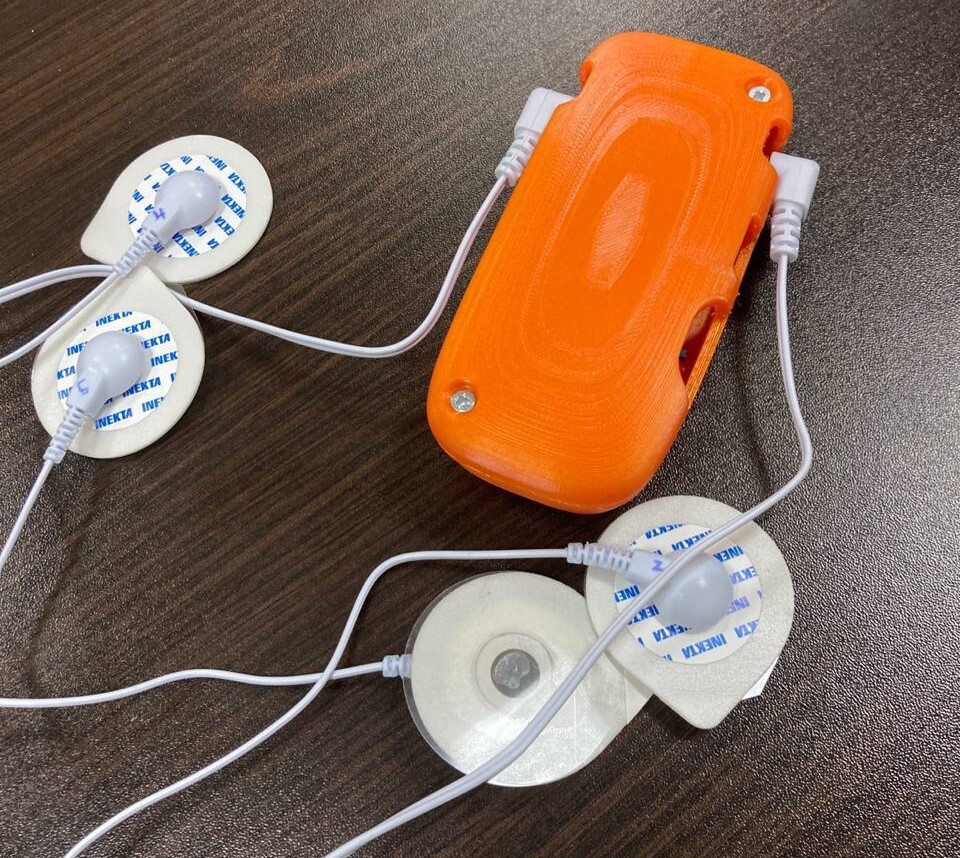

На фото наглядно показаны результаты этапов разработки.
Прототип нужен, чтобы подтвердить работоспособность изделия в соответствии с техническими требованиями.
Опытный образец изготавливается после корректировок несоответствий, выявленных по результатам изготовления и испытаний прототипа.
Результат
Заказчик получил партию опытных образцов приборов с требуемой точностью измерения, а также полный комплект конструкторской документации и исходных данных:
- пояснительную записку и руководство по эксплуатации;
- электрические схемы;
- трассировку печатных плат;
- gerber-файлы;
- редактируемые CAD-модели корпуса.
Стадия проекта
В настоящее время ведётся разработка обновлённой версии прибора и изготовление новой партии для заказчика.
