В современных рулонных шторах для окон особое внимание уделяется не только функциональности и надежности изделий, но и эстетике, практичности монтажа, технической безопасности и долгосрочной эксплуатационной надежности.

Студия INNOPOL.TECH получила задачу по разработке узла крепления и электрического контакта для рулонной шторы, в котором основной акцент был сделан на переход от традиционно видимых проводов к полностью скрытой проводке внутри конструкции.

Ключевыми требованиями были быстроразъёмное электрическое соединение, безопасность, минимальные габариты и сохранение премиального качества изделия.

Цель работы заключалась в разработке конструкции крепления и узла контактной группы для рулонной шторы, отвечающих следующим требованиям:

• Скрытая проводка питания и управления, полностью интегрированная в кронштейн шторы;
• Надежность и безопасность электрического соединения согласно актуальным ГОСТ и международным стандартам;
• Долговечность контактной группы (более 10 лет стабильной эксплуатации);
• Прочность конструкции: выдерживание статических нагрузок до 80 кг;
• Удобство первичной сборки и демонтажа без использования специализированного инструмента;
• Минимизация видимых элементов и обеспечение эстетичного внешнего вида изделия.

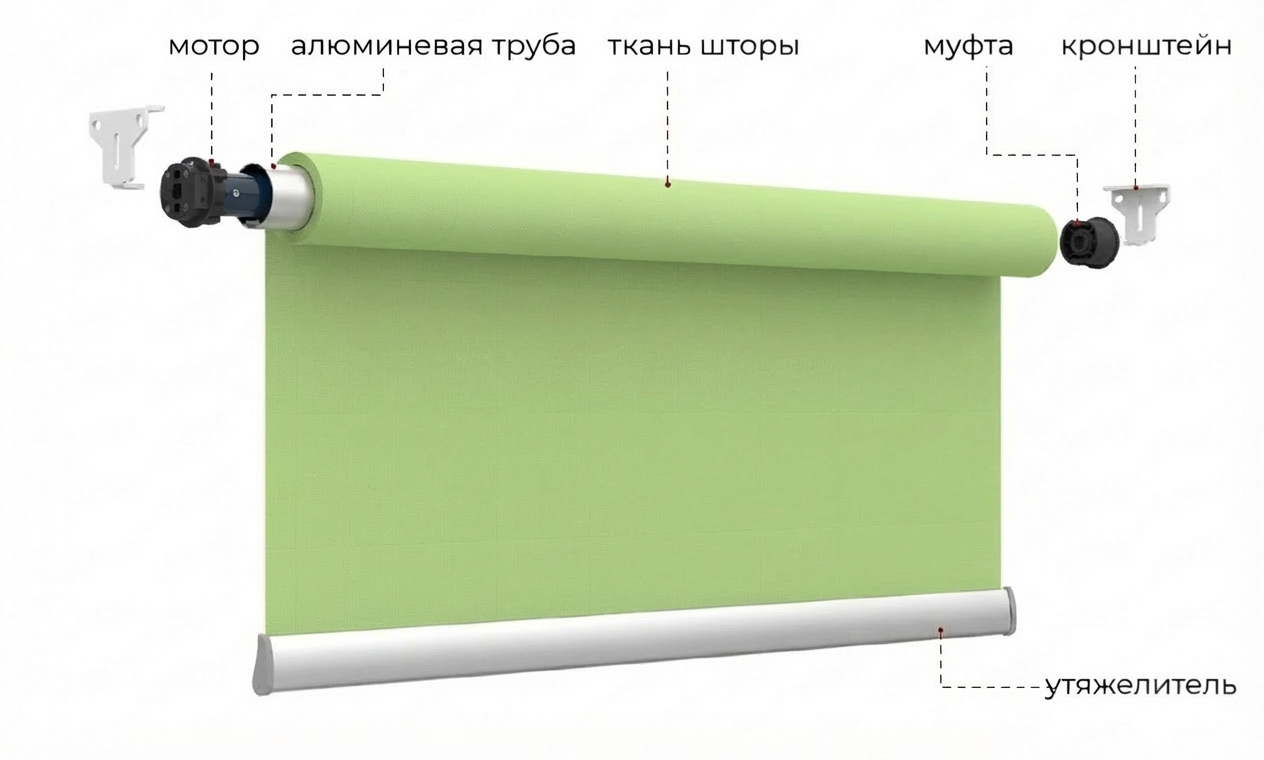

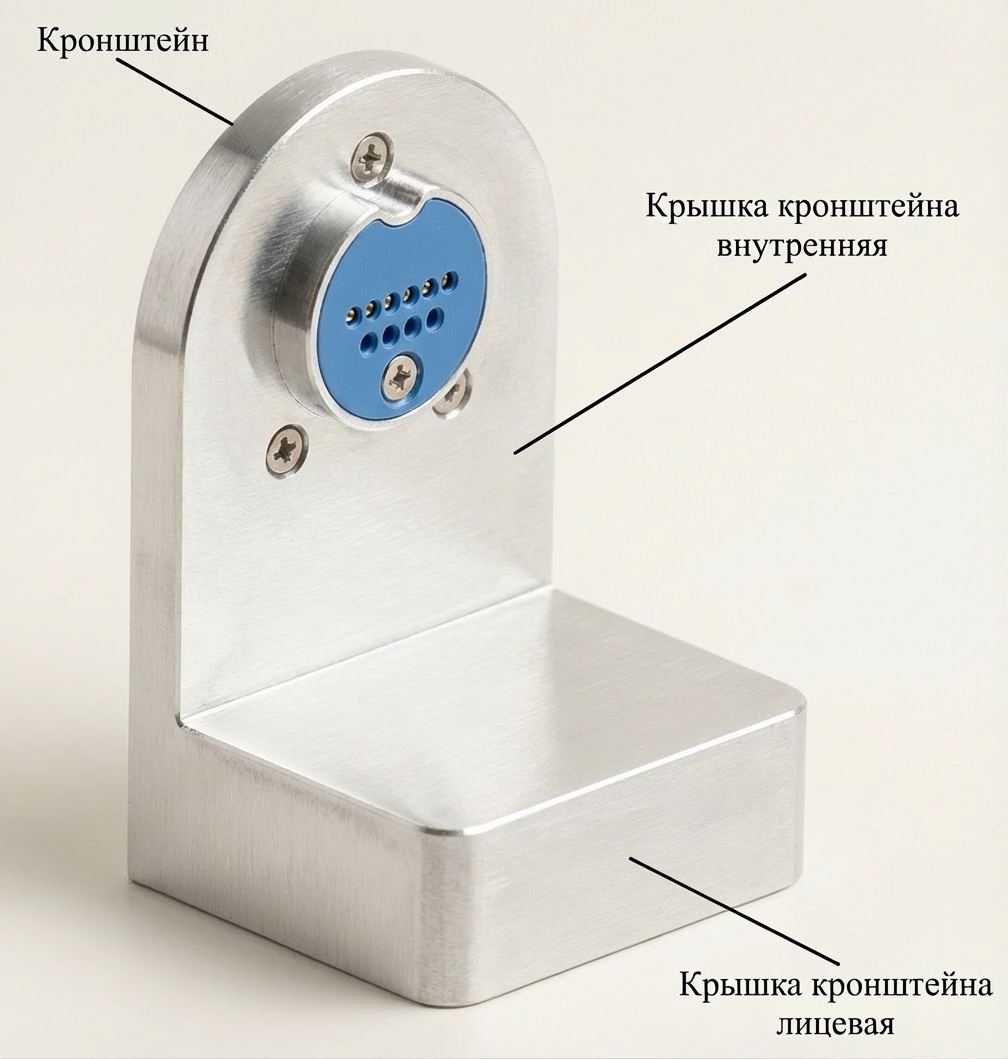

Мы начали с главного запроса заказчика: избавиться от видимых проводов и спрятать питание и управление внутри кронштейна, не усложняя монтаж. Для этого полностью переработали архитектуру приводного узла. Корпус кронштейна мы собрали из трёх стальных деталей: базовой части, внутренней крышки и лицевой крышки. Лицевая крышка фиксируется по типу «ласточкин хвост» и дополнительно удерживается резиновыми кольцами — так мы добились жёсткой посадки без люфтов и обеспечили быстрый доступ к внутренностям при обслуживании. Внутри кронштейна разместили всю проводку — до 10 линий (4 силовые и 6 сигнальных) — с аккуратным вводом кабеля из стены.

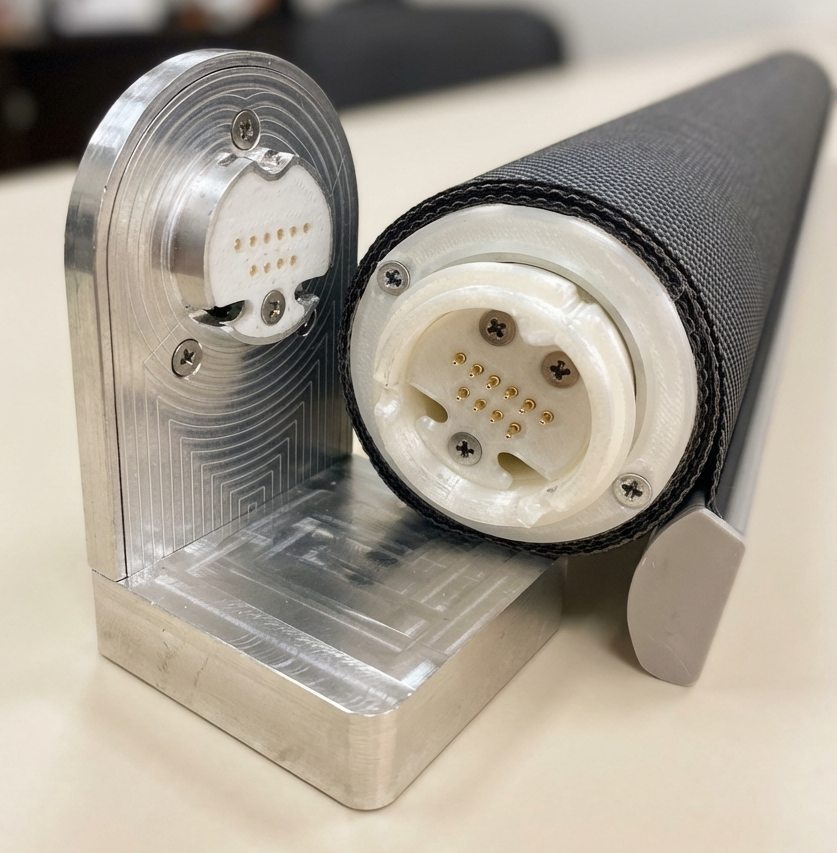

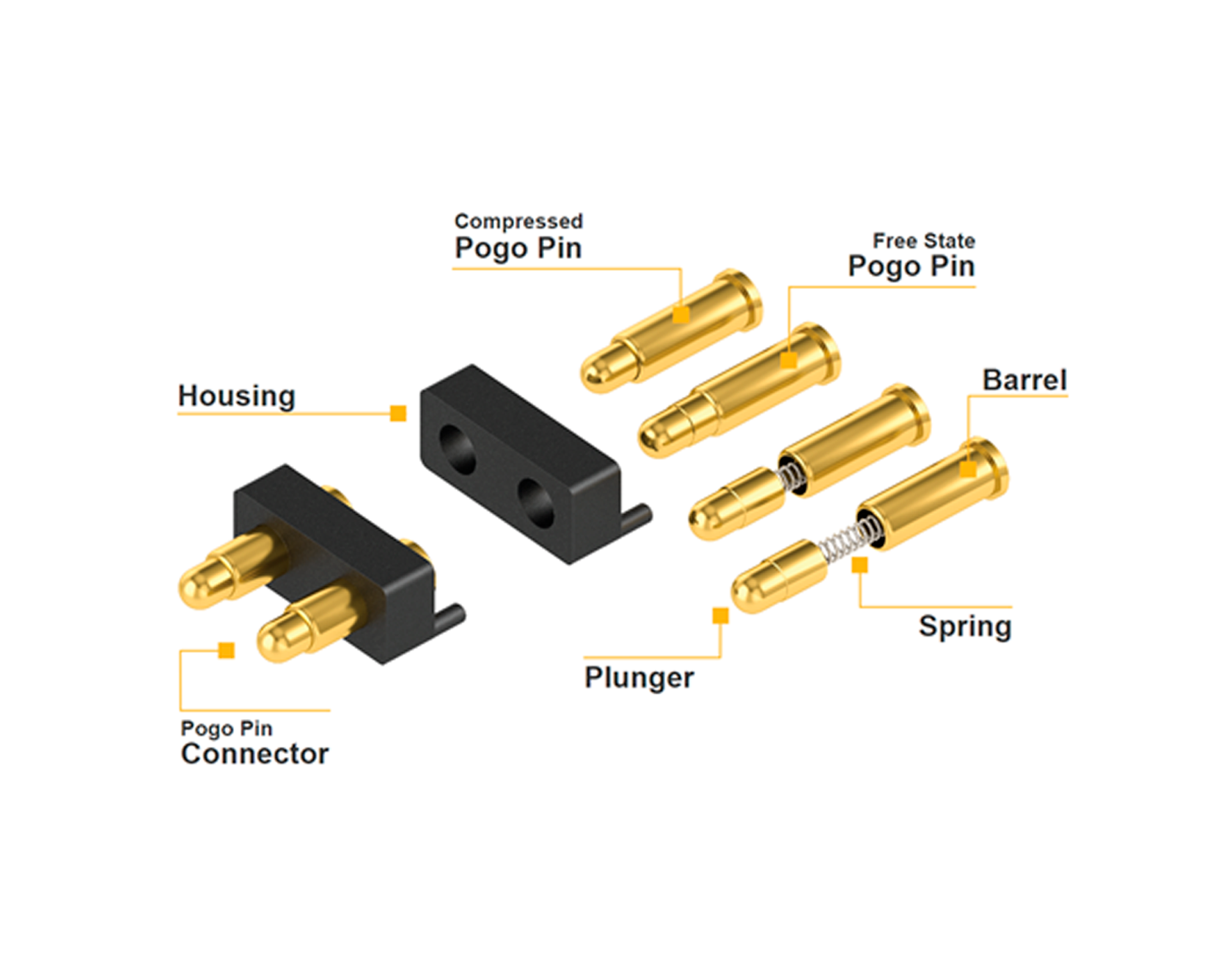

Ключевым инженерным выбором стал тип быстроразъёмного соединения между мотором и кронштейном. Мы сравнили традиционное «штырь–гнездо» и подпружиненные контакты «Pogo-pin» и выбрали «Pogo-pin»: они стабильнее работают при небольших перекосах, занимают меньше места по оси и позволяют упростить монтаж съёмной части шторы. Контакты «папа» мы распаяли на плате подключения и установили в модифицированную голову мотора, к этой же плате подведены силовые и сигнальные провода мотора.

В разработанной концепции были использованы конструктивные решения для обеспечения электрической безопасности: предусмотрена асимметричная форма разъема, которая исключает возможность неправильного подключения, а также контакт заземления, который соединяется первым.

В итоге заказчик получил аккуратное решение без видимых проводов, с быстрым подключением, удобным обслуживанием съёмной части шторы и унифицированной парой кронштейнов. Выбранная контактная группа на «Pogo‑pin» и конструкция кронштейна обеспечивают надёжную стыковку, долгий ресурс и готовность изделия к регулярному демонтажу/монтажу без специального инструмента.

Собрав прототип, мы провели электрические испытания для подтверждения надёжности и корректной работы изделия. После изготовили опытный образец узла, который передали заказчику на испытания.

Заказчик получил опытный образец узла контактной группы и комплект конструкторской документации, необходимый для организации дальнейшего производства.

Преимущества разработанного решения:

• Эстетика — все провода скрыты, внешний вид минималистичный и современный
• Практичность — изделие подходит для объектов с различными условиями монтажа и быстро обслуживается благодаря быстроразъёмному соединению.
• Безопасность — контакты защищены, исключено случайное поражение электрическим током и неправильное подключение.
